Tógáil Cosantóir Ciorcaid Thar agus Faoi Voltage: Dearadh Braite agus Athraithe

Cad a shuíonn idir an soicéad agus an fearas: braite, tagairt, comparáid, moill agus lascadh, agus conas a chinneann na roghanna sin cé acu an mairfidh cosantóir fíor-ualaí.

Déanfaidh líne 230 V a sháraíonn go 170 V tráthnóna te an comhbhrúiteoir a stopadh agus róthéamh a fhoirceannadh laistigh de nóiméid. Táthar ag súil go ndínasfaidh an cosantóir atá plugáilte isteach roimh an oiriúntóir aer sin go tapa, go bhfanfaidh sé dícheangailte, agus nach ndéanfaidh sé athcheangal ach amháin nuair a bheidh an líne socraithe. Ní thagann an iompar sin ó aon sliseanna amháin; tagann sé ó shraith céimeanna a chaithfidh oibriú le chéile, gach ceann acu lena lamháltas féin, a chostas féin agus a modh teip féin.

An chonclúid ar dtús: déantar iontaofacht a chinneadh le ceithre rud. Cé chomh cruinn agus a thomhaiseann an tagairt braite an líne, cé chomh leathan is atá an fhuinneog turais agus cé mhéad hysteresis a iompraíonn sé, cé chomh fada agus a mhaireann an mhoill athcheangail, agus conas a dhéantar an eilimint lasctha agus an cosán ualaigh timpeall air. Leanann an fhormáid imfhálaithe agus breiseán, toisc go gcinnfidh siad cé na margaí is féidir leis an aonad dul isteach.

Is féidir le dhá chosantóir an tithíocht chéanna a roinnt, an rátáil chéanna ar an lipéad agus bearna praghais faoi dheich. Is é an rud a scarann ​​​​iad nach bhfuil an plaisteach beagnach riamh.

Na Ceithre Chéim Laistigh de Chosantóir Voltais

Bain an tithíocht as cosantóir nua-aimseartha thar agus faoi voltas agus tá an chuma ar an slabhra feidhmiúil céanna, cibé an bplocálann an t-aonad isteach i soicéad amháin nó go bhfuil sé suite ar iarnród DIN.

• Braiteadh agus tagairt: scálaíonn sé an príomhlíonra síos agus táirgeann sé tagairt DC cobhsaí a ndéantar an líne a thomhas ina aghaidh.
• Comparáid: cinneann an suíonn an luach tomhaiste laistigh nó lasmuigh den fhuinneog inghlactha, le hysteresis chun stop a chur le comhrá ag na himill.
• Moill agus loighic: coinníonn sé an t-aschur as tar éis fabht agus ath-armáil ach amháin tar éis tréimhse sláintiúil leanúnach.
• Cosán aistrithe agus ualaigh: na teagmhálacha sealaíochta nó teagmhálaitheora, an copar PCB, na críochfoirt, agus an soláthar inmheánach beag a chothaíonn an leictreonaic.

Rianaíonn an chuid is mó de theipeanna páirce siar go dtí neamhréir idir céimeanna: ciorcad braite cruinn péireáilte le sealaíochta róbheag don ualach, nó sealaíochta dea-mhéid atá péireáilte le tagairt a ghluaiseann de réir mar a théitear an bord. Is féidir le léitheoirí atá ag iarraidh an taobh braite a mhíniú go domhain tosú leis seo treoir maidir le prionsabail oibre agus cineálacha oibre na gcosantóirí voltais ; fanann an chuid eile den alt seo ar thógáil.

Braiteadh, Tagairt agus Cá As a dTagann Cruinneas

Is mó dhá theicníc braite. Scálaíonn roinnteoir friotaíoch 230 V go cúpla volta sula ndéantar é a cheartú agus a smúdála. Tá sé dlúth agus saor, ach leanann a chruinneas caoinfhulaingt an fhriotóra agus sruthaíonn sé de réir mar a bhíonn na comhpháirteanna te. Cosnaíonn claochladán beag nó cosán tomhais scoite níos mó spáis cláir agus copair, ach coinníonn sé cruinneas níos fearr agus maireann sé neamhbhuan a sháithíonn roinnteoir simplí.

Ní mór an comhartha a thiontú ina rud a fhéadfaidh an comparadóir a mheas. Imoibríonn buaicbhrath go tapa ach déanann sé míléamh ar thonnfhoirmeacha saobhadh; Tá tiontú RMS níos moille ach rianaíonn sé fíoréifeacht teasa an tsoláthair. Ar ghreillí a iompraíonn inverter trom nó ualach mótair, cinneann an difríocht sin idir tripping núis agus oibriú cobhsaí.

Gnáthshocruithe fuinneoige

Ar sholáthar ainmniúil 230 V, tuirlingíonn socruithe monarchan de ghnáth in aice le 175 V don turas faoi-voltas agus 250 V don turas róvoltais, agus cuirtear moill nóiméad ar an athcheangal. Gluaiseann samhlacha inchoigeartaithe an tairseach faoi bhunvoltais trasna timpeall 150–210 V agus an tairseach róvoltais trasna timpeall 230–280 V. Is ionchas réasúnta é cruinneas laistigh de móide nó lúide 2% ó aonad tógtha i gceart; ciallaíonn earráid 5% ar an taobh faoi-voltais gur féidir an comhbhrúiteoir a ghannú cheana féin sula n-osclaíonn an t-athsheachadán.

An Chéim Moill agus Cad a Chosnaíonn sé

Is í an chéim moille ná an rud a iompaíonn lasc ina chosantóir. Nuair a fhilleann an líne ar luach sláintiúil, caithfidh an comhbhrúiteoir am chun brú cuisneáin a chomhionannú. Nuair a dhéantar an mótar a athcheangal go luath, déanann sé an mótar a atosú i gcoinne córas luchtaithe, rud a ghiorrú a shaol níos tapúla ná an t-imeacht voltais féin.

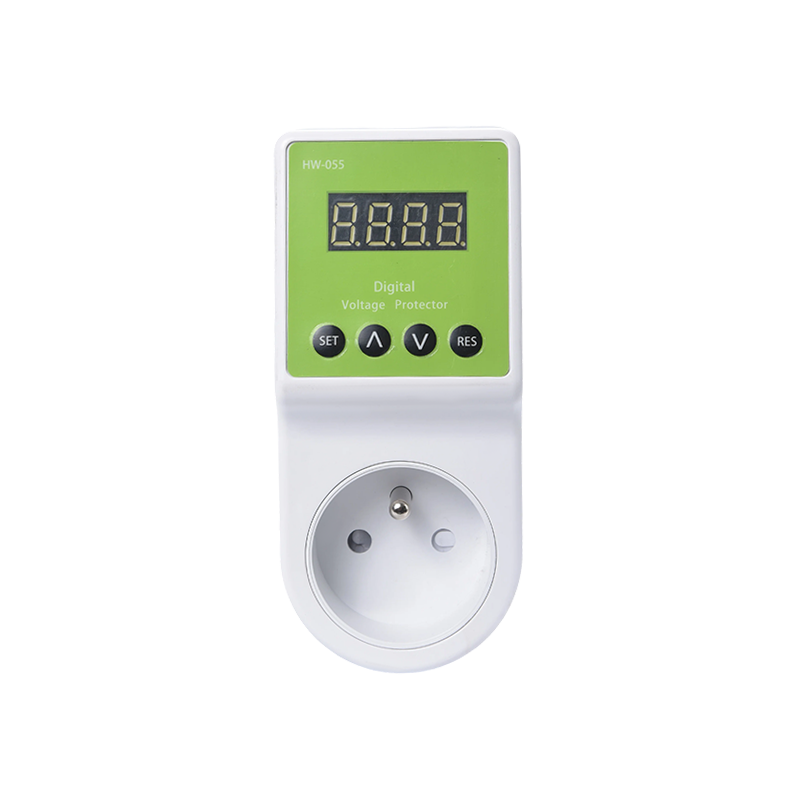

Tá difríochtaí tógála le feiceáil anseo. Úsáideann dearaí analógacha líonra RC a chothaíonn comparadóir, agus an mhoill socraithe ag toilleoir agus friotóir. Reáchtálann dearaí digiteacha microcontroller beag, a cheadaíonn próifílí moille a bhaineann go sonrach leis an margadh agus a iompaíonn calabrú monarchan ina chéim bogearraí seachas céim sádrála. Tá an dá cheann inoibrithe. Is iad na ceisteanna is fiú a chur ná conas a iompraíonn an mhoill nuair a bhíonn an soláthar ag caochaíl arís agus arís eile, agus an dteastaíonn tréimhse shláintiúil leanúnach le hathnascadh seachas sampla glan amháin.

Roghnú an Eilimint Aistrithe

Iompraíonn an chéim lasctha an t-ualach iomlán, agus de ghnáth is é an chéad chuid a theipeann nuair a bhíonn dearadh faoi-shonraithe.

• Sealaíocht PCB-mount: dlúth agus saor, oiriúnach do ualaí resistive 10-16 A. Is éard atá i dteagmhálacha táthaithe ná an teip clasaiceach a luaithe a aistrítear ualaí ionduchtacha nó ard-inrush arís agus arís eile.

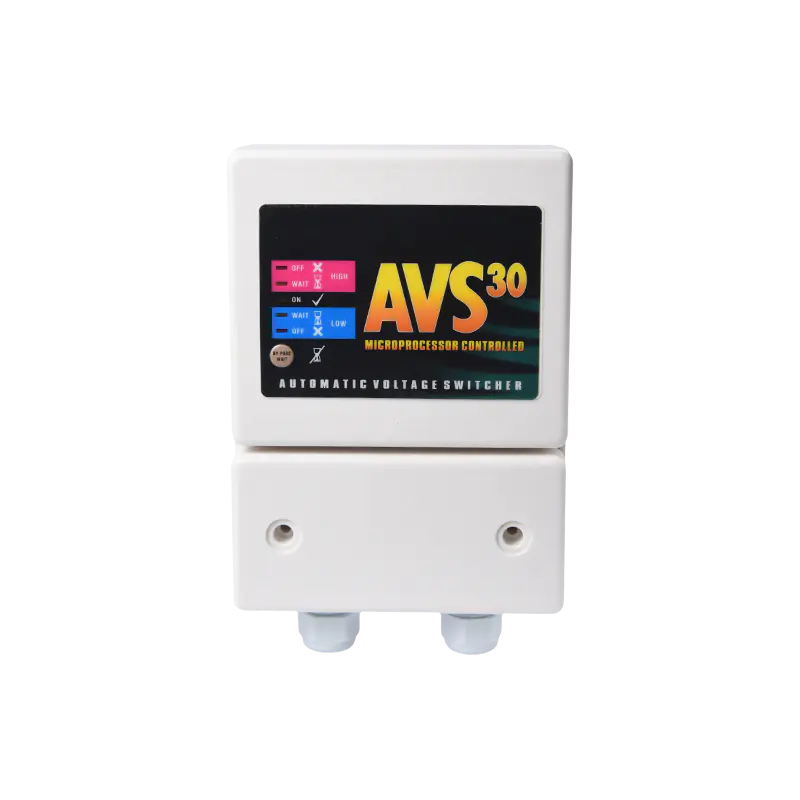

• Sealaíochta tromshaothair nó teagmhálaí beaga: bearnaí teagmhála níos leithne agus leideanna cóimhiotal airgid, a úsáidtear i ndearaí 30 A agus in aonaid atá beartaithe le haghaidh oiriúntóirí aer.
• Lasc triac nó soladach-staid: Tostach agus neamhtheoranta i dtimthriallta aistrithe, ach táirgeann sé teas nach mór a scaipeadh agus de ghnáth cosnaíonn sé níos mó in aghaidh an aimpéar.

Déanann rátáil lipéid cur síos ar shruth seasta. Tarraingíonn comhbhrúiteoir an figiúr sin arís agus arís eile ar feadh codán de shoicindí ag an ngnó nuathionscanta, mar sin ní mhairfidh athsheachadán a roghnaítear ar fhíor an lipéid amháin. A 120 V 30 Is pointe tagartha úsáideach é cosantóir borrtha uathoibríoch voltais a tógadh do mhargadh Mheiriceá Thuaidh agus comparáid á dhéanamh ar an gcaoi a ndéanann soláthróirí teagmháil le méid an rátáil ainmniúil céanna.

An Conair Ualach agus a Bhuiséad Teirmeach

Idir an sealaíochta agus an soicéad suíonn an cosán ualaigh: rianta copair, joints solder, scriúnna críochfoirt agus sreangú inmheánach. Léiríonn a cháilíocht suas mar titim teasa agus voltais. Ag 230 V, comhfhreagraíonn rátáil 3300 W do thart ar 14.3 A, mar sin is ar éigean a iompraíonn dearadh 15 A 5% den spás cloiginn. Ní shealbhaíonn an corrlach sin ach amháin má rialaítear leithead an riain, an meáchan copair agus an chasmhóimint chríochfoirt i dtáirgeadh.

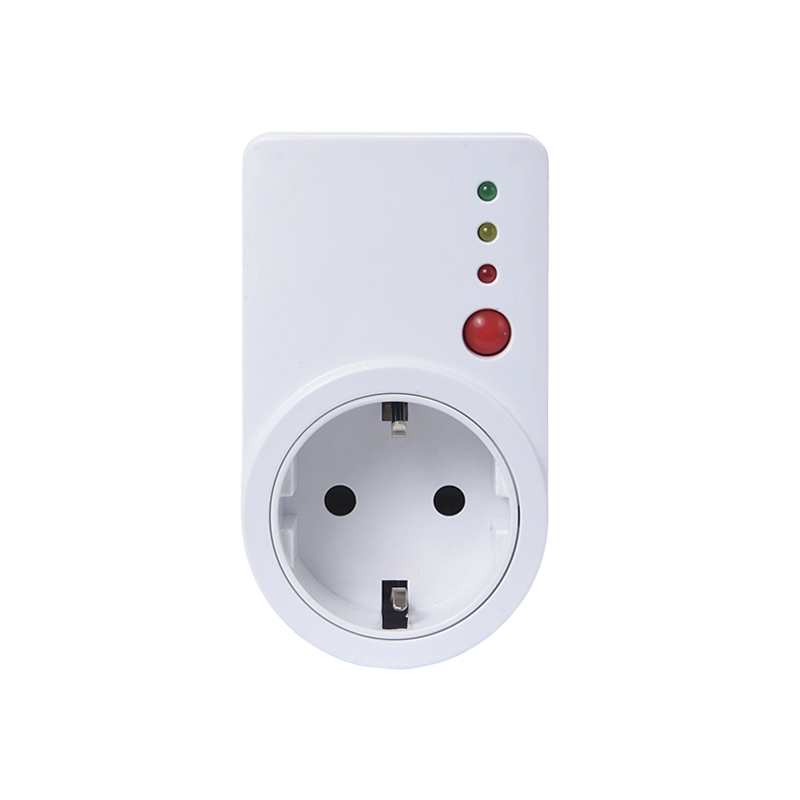

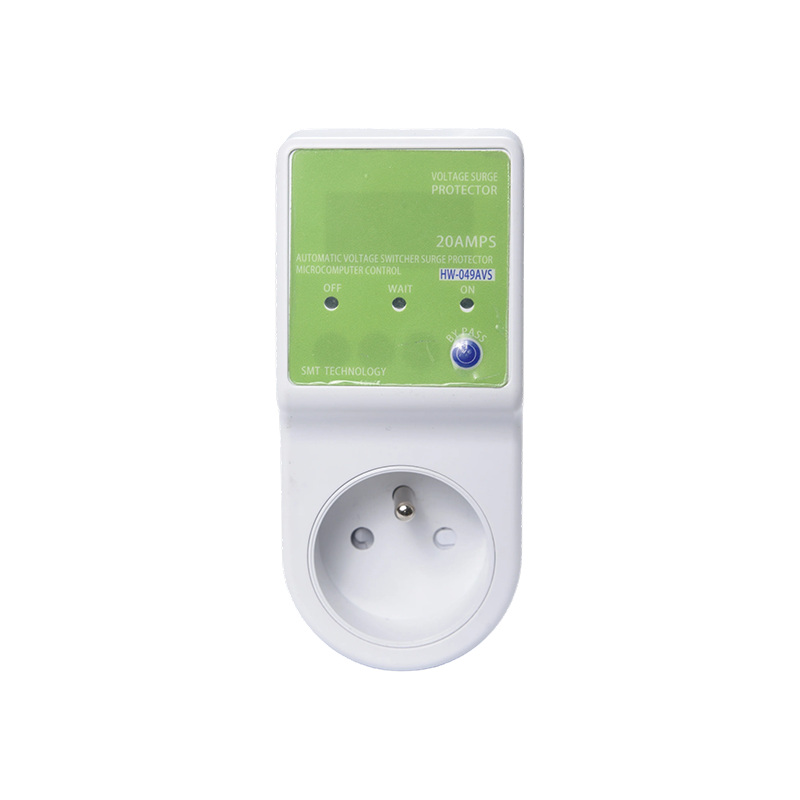

Is sampla ionadaíoch é aonad inchoigeartaithe 230 V, 15 A, 3300 W den chaoi a ndéantar an buiséad teirmeach sin a phacáistiú le haghaidh fearas ardtarraingthe mar oiriúntóir aer nó téitheoir uisce.

Tógtar láimhseáil borrtha ar leithligh. Ionsaíonn éagsúlachtóirí ocsaíd miotail spikes gearra agus roghnaítear iad de réir voltas clampála agus rátáil fuinnimh; ní dhínascann siad fearas ó róvoltas marthanach. Ba cheart go mbeadh an dá shraith páirteanna ag cosantóir a éilíonn an dá fheidhm.

Tithíocht, Comhéadan Breiseán agus Tógáil Réigiúnach

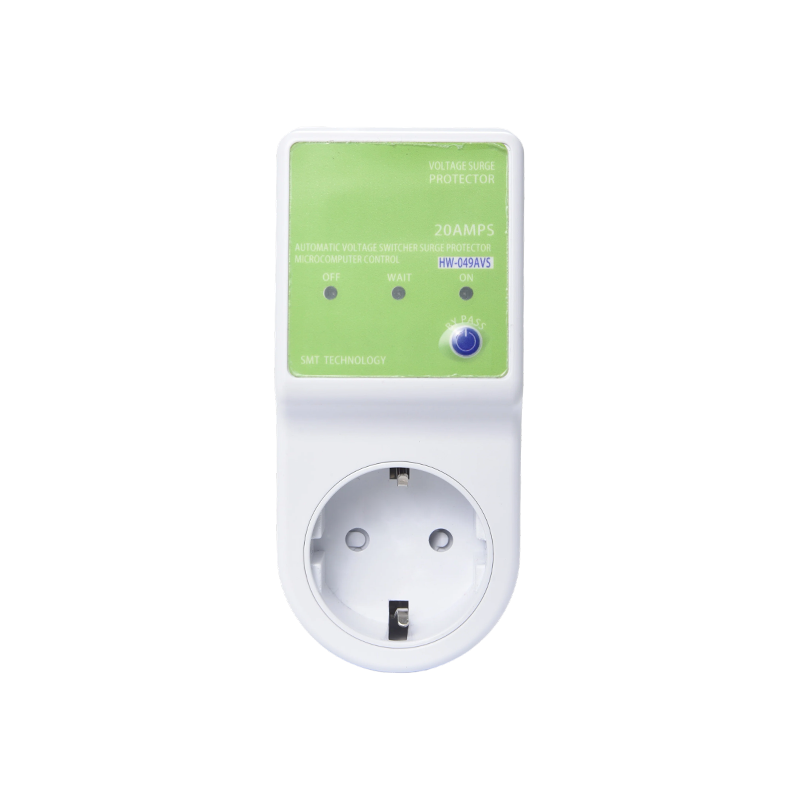

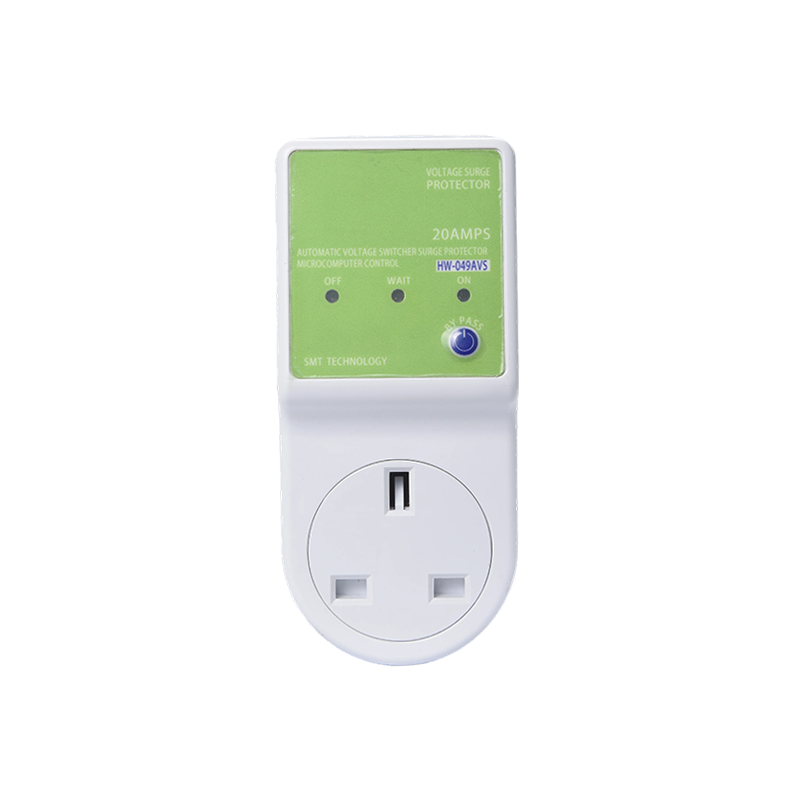

Socraíonn an comhéadan tithíochta agus breiseán cé na margaí is féidir le táirge dul isteach go dleathach, agus athraíonn siad an tógáil leictreach níos mó ná mar a bhíonn súil ag ceannaitheoirí. Tá plocóidí Schuko Eorpacha rátáil 16 A agus iompraíonn siad gearrthóg cré ar an taobh; Tá plocóidí NEMA Mheiriceá Thuaidh 5-15 rátáil 15 A le céimseata lann difriúil. Dá bhrí sin, suíonn an leictreonaic chéanna i múnlaí éagsúla, le spásáil éagsúla teirminéil agus faid scealptha.

Cuireann leaganacha il-asraonta srian eile leis. Roinneann gach soicéad sealaíocht amháin agus sraith teagmhálaithe amháin, mar sin comhiomlán cúrsaí reatha seachas an sruth in aghaidh an tsoicéid. A 120 V, 15 Léiríonn aonad cosanta borrtha uathoibríoch voltais asraon iolrach an pointe go soiléir: tá cuma flaithiúil ar an tithíocht, ach caithfidh an eilimint lasctha gach rud atá plugáilte isteach ann fós a iompar.

Baineann roghnú plaisteach le tógáil freisin. Grád lasair-retardant rátáil UL94 V-0, tiús balla leordhóthanach timpeall ar chodanna beo, agus soicéid cuasaithe nó comhlaí nuair a éilíonn rialacha áitiúla iad go léir difear costas agus sábháilteacht i bhfad níos mó ná an bailchríoch dromchla.

Fíorú: Cad atá le Tomhas In ionad Breathnú air

Toisc go bhfuil an chuid is mó den tógáil dofheicthe ón taobh amuigh, caithfidh cigireacht isteach a bheith ag brath ar thomhais. Scarann ​​na seiceálacha thíos lastas comhlíontach ó lastas fadhbach ar bhealach níos iontaofa ná aon iniúchadh amhairc.

Roghanna Tógála a Thiontú ina Sonraíocht Ordaithe

I gcás allmhaireoirí agus úinéirí branda, déantar gach rud thuas mar bhileog sonraíochta. Dá beacht a scríobhtar é, is lú an spás atá ann le hionadú le linn na táirgeachta.

1. Voltas ainmniúil, minicíocht agus caighdeán breiseán don mhargadh ceann scríbe.
2. Fuinneog thurais, raon coigeartaithe agus hysteresis, luaite mar uimhreacha le lamháltais.
3. Moill ar athcheangal, lena n-áirítear iompar le linn caochaíl arís agus arís eile.
4. Rátáil reatha leanúnach, cineál ualaigh agus sruth tosaigh an fhearais sprice.
5. Fianaise deimhnithe, a chlúdaíonn an tsaoráid agus an bhaisc táirgí araon.
6. Saothar ealaíne lipéad, pacáistiú, múnlú breiseán agus gnéithe sábháilteachta a bhaineann go sonrach leis an margadh.

Is féidir le monaróir a dhearann ​​a bhoird agus a mhúnlaí féin na sé cinn a choigeartú gan an t-ardán a atógáil ón tús, agus is é sin a dhéanann OEM agus ODM ag obair praiticiúil seachas teoiriciúil. Tógann Haowei Electric, mar shampla, cosantóirí voltais de chaighdeán an AE agus de chaighdeán SAM ó fhoireann deartha intí amháin, agus déanann a catalóg de chosantóirí voltais taispeánann sé an t-ardán feidhme céanna sínte ar fud na margaí 110 V, 120 V agus 230 V agus 5 A go 30 A ranganna reatha.

Níl tógáil cosantóir ciorcaid ró-voltais agus faoi-voltas coimhthíocha, ach tá sé neamh-mhaith. Cinneann Sensing cad a thugann an t-aonad faoi deara, cinneann an fhuinneog agus an hysteresis nuair a ghníomhaíonn sé, cinneann an mhoill cibé an mairfidh an fearas an t-aisghabháil, agus cinneann an chéim aistrithe mar aon leis an gcosán ualaigh an bhfuil an cosantóir féin fós ag obair an chéad séasúr eile. Nuair a bhreathnaíonn luachan amháin neamhghnách saor don rátáil ainmniúil céanna, is beagnach i gcónaí a shuíonn an difríocht i gceann de na ceithre áit sin.
